一、工程概況：
．項目名稱：江蘇駿成電子有限公司486.2kWp屋頂分布式光伏發電項目
．建設單位：江蘇金屋頂電力科技有限公司
．項目選址：江蘇省句容市華陽西路99號
．項目類型：并網型屋頂光伏發電系統
．日照小時數：年平均日照時數1300小時
．地理位置：北緯31.96°，東經119.15°
．本項目共2個屋面，共2個子系統，裝機容量為486.2kWp

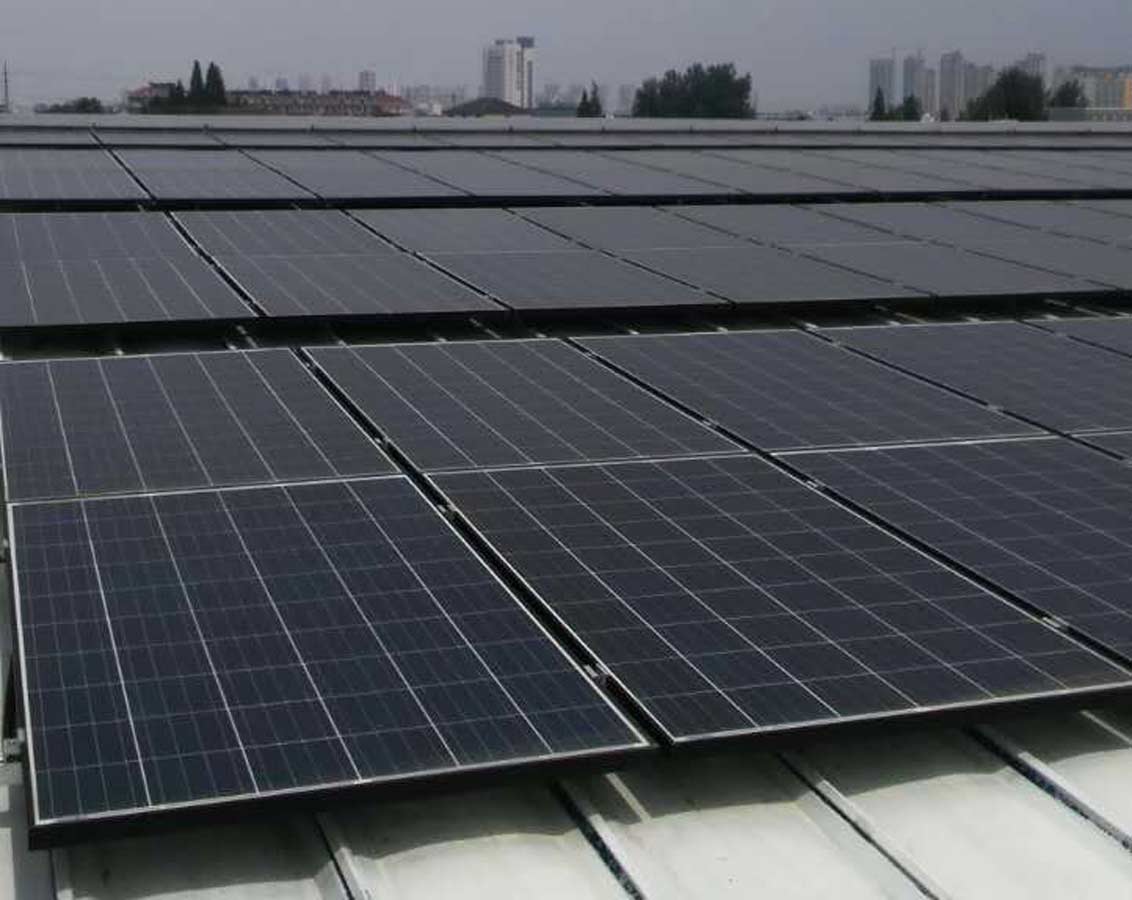

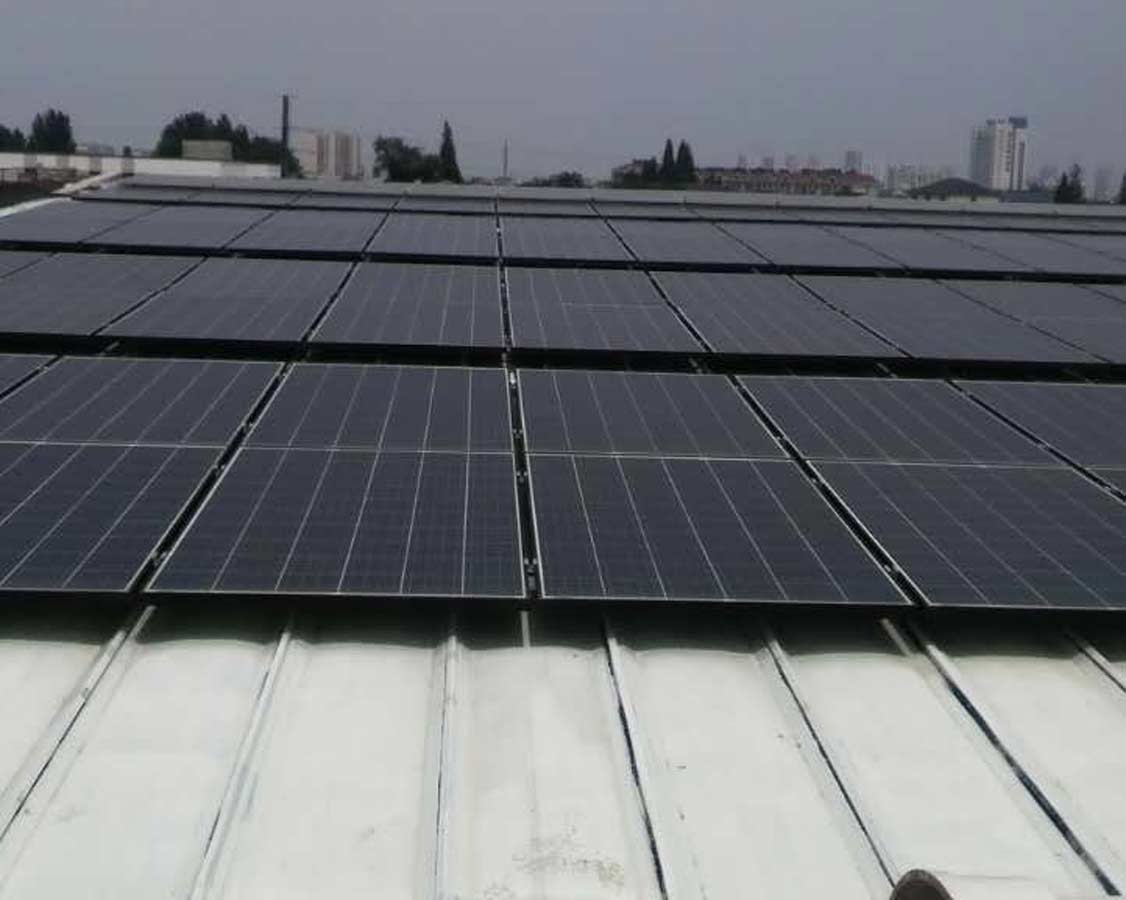

．本工程項目系統共鋪設太陽能組件1870塊，在江蘇駿成電子有限公司廠房屋面不知太陽能電池板，光伏組件隨屋面平鋪安裝，經計算采用22一串的電氣連接方式，組串在屋面就近接入相應逆變器，再接入相應交流匯流箱，本工程共使用8臺60kWp組串逆變器。
二、設計依據：
．《國家電網公司光伏電站接入電網技術規定（試行）》
．《項目可行性研究報告和設計合同》
．《電網公司接入系統方案》
．《一次專業相關圖紙》
．DLT 5137-2001《電測量及電能計量裝置設計技術規程》
．DL/T5136-2001《火力發電廠、變電所二次接線設計技術規程》
．DL/T5222-2005《半導體及電器選擇設計技術規定》
三：設計范圍、
．計量部分，斷路器控制部分
．此套圖紙適用于新設計之并網點低壓開關柜。
四.并網點選擇要求：
．本系統為380V并網系統，所發電量由用戶優先使用，不足部分由電網供應，在用戶低負荷多余電量可逆淡至公網.
．本系統原則采用2回路并網，共用8臺60kWp組串式逆變器，共486.2kWp.
．新增固定式光伏并網柜2面.
．光伏電站并網柜與用戶側低壓進行并網.
五．光伏發電系統主要設備：
．計量表：本系統采用四象限峰,平,谷,計量,計量表精度為0.2S以上，具備三相電流不平衡監測功能及通訊功能；
．互感器：計量互感器精度采用0.2S級,測量互感器采用0.5級;
．并網柜1內斷路器：四極框架斷路器，控制電源AC220V,1600/630A，帶通訊功能；
   并網柜2內斷路器：四極框架斷路器，控制電源AC220V,1600/400A，帶通訊功能；
．電能質量在線監測裝置安裝在用戶側10KV進線處；
 六．柜體電氣安裝技術要求：
．柜內接線由廠家完成,電流,電壓,控制,通訊應按國家標準選用絨截面；
．原則：采集量,控制量,通訊量信號應當上端子排，已便檢修與安全；
．柜體安裝調試期間，生產廠家應到場技術指導；
 七．施工注意安全事項：
．安裝施工單位嚴格按照國家有關施工規程,施工規范進行施工.
．施工安裝前，施工單位應對整套電氣施工圖紙進行全面的了解,不祥之處應及時與設計單位及開關柜生產廠家聯系.
．余電上網電能計量改造事宜,依照當地電力公司的要求執行.
．未盡事宜請按國家現行有關施工驗收規范執行.
